Die richtige Montage, Einstellung und Wartung eines Türschließers ist entscheidend für seine Funktionalität, Sicherheit und Langlebigkeit. Türschließer müssen wichtige Anforderungen erfüllen - besonders beim Brandschutz und der Barrierefreiheit. In diesem Artikel erhalten Fachhandwerker und Verarbeiter wichtige Informationen für die richtige Einstellung eines Türschließers und eine Schritt-für-Schritt-Anleitung.
Türschließer einstellen: Die Themen im Überblick
- Das DIN-Bohrbild
- Die Montage eines Türschließers
- Warum müssen Türschließer eingestellt werden?
- Einstellbare Grundfunktionen eines Türschließers
- Voraussetzungen
- Benötigtes Werkzeug
- Schritt-für-Schritt
- Installationsanleitung
- Video: Türschließer einstellen
- Probleme und Lösungen
Die Montage eines Türschließers

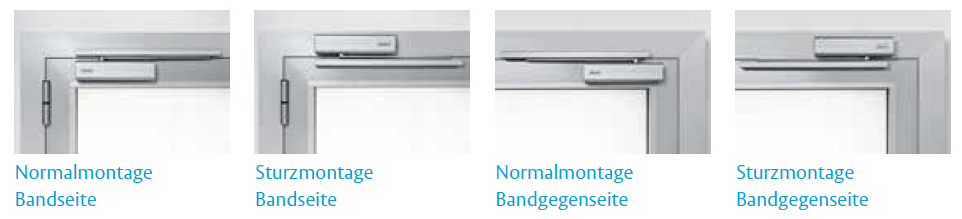

Die Gleitschienentürschließer von ASSA ABLOY decken vier verschiedene Montagearten ab: Normalmontage und Kopfmontage, sowohl für die Bandseite als auch für die Bandgegenseite. Für die Montage eines ASSA ABLOY Türschließers wird für alle Modelle die gleiche Montageplatte verwendet, deren Bohrungen dem DIN Bohrbild entsprechen. Das DIN Bohrbild EN1154, Beiblatt 1 erleichtert die Montage und sorgt für eine immer gleiche Installation.
Zunächst wird die Montageplatte A120 auf der Tür montiert. Der Türschließer wird auf den Nocken der Montageplatte positioniert und verschraubt. Die Montageplatte ist nach dem Einbau unsichtbar.
Eine Gleitschiene mit Höhenverstellung und ein Türschließer mit höhenverstellbarer Achse ermöglichen den Ausgleich von Montagetoleranzen und damit die optimale Funktion der Bauteile. Sollten während der Betriebsphase erneut Anpassungen am Türelement notwendig sein, beispielsweise durch Absenken der Tür, können diese ebenfalls ausgeglichen werden.
Ein Schließer für alle 4 Montagearten
Erfahren Sie mehr zum Thema Montage von Türschließern in unserem Artikel “Montage-Videos: Türschließer richtig installieren und einstellen”.
Wann müssen Türschließer eingestellt werden?
Folgende Faktoren machen die Einstellung des Türschließers notwendig:
- Ersteinstellung nach Montage einer neuen Tür.
- Der Türschließer wurde neu montiert.
- Veränderungen der Türeinstellungen, z. B. Absenken des Türflügels (Nachstellen der höhenverstellbaren Achse).
- Unterschiedliche Druckverhältnisse im Nutzungsbereich, z. B. Durchzug, Überdruck, etc.
- Anpassung der Schließfunktion (z. B. Schloss, Türöffner, Dichtungen, Bänder, etc.).
Einstellbare Grundfunktionen eines Türschließers
|
Die DIN-Norm 1154 legt die Anforderungen und Prüfverfahren für Türschließer fest, einschließlich ihrer Funktion, Sicherheit und Haltbarkeit. Sie spezifiziert unter anderem die Schließzeit, Endschlag, Öffnungsdämpfung, Schließverzögerung und Schließkraft. |
Die folgenden Grundfunktionen eines Türschließers lassen sich individuell einstellen:
Die Schließgeschwindigkeit
Die Schließgeschwindigkeit bestimmt, wie schnell der Türschließer die Tür schließt. Dabei darf die Schließgeschwindigkeit weder zu hoch noch zu niedrig sein. Schließt sich die Tür zu schnell, kann die Tür beschädigt oder Personen verletzt werden. Eine zu niedrige Schließgeschwindigkeit kann ein Sicherheitsrisiko darstellen. Zudem geht Energie verloren: Bei einer zu niedrigen Schließgeschwindigkeit kühlen Innenräume im Winter schnell aus, im Sommer dringt hingegen viel Wärme ein. Passen Sie die Geschwindigkeit an, indem Sie Ventil C nachjustieren (näheres dazu in der Anleitung unten). Ausgehend von einem Öffnungswinkel von 90 Grad muss gemäß DIN-Norm 1154 die Einstellung der Schließzeit auf 3 Sekunden oder weniger und 20 Sekunden oder mehr möglich sein.
Der Endschlag
Mit der Einstellung des Endschlags wird festgelegt, welches Schließverhalten die Tür im Bereich der letzten 15 bis 0 Grad aufweist. Der Endschlag ermöglicht z. B. die Überwindung der Schlossfalle. Der korrekt eingestellte Endschlag stellt sicher, dass die Tür stets geschlossen ist. Die Einstellung erfolgt über das Ventil L.
Die Öffnungsdämpfung
Die Öffnungsdämpfung hilft zu verhindern, dass der Türflügel zu weit aufgeworfen wird und dadurch z. B. die angrenzende Wand beschädigt. Die Dämpfung begrenzt die Geschwindigkeit, mit der die Tür geöffnet wird, und gewährleistet so eine kontrollierte Öffnung. Die Öffnungsbewegung wird ab etwa 75 Grad Öffnungswinkel hydraulisch gedämpft. Die Einstellung erfolgt über Ventil B.
Die Schließverzögerung
Die Schließverzögerung reduziert die Schließgeschwindigkeit der Türflügel im Öffnungswinkel zwischen 120 und 70 Grad. Das ermöglicht Personen mit Gepäck, Gehhilfen oder anderen Beeinträchtigungen einfach durch die Tür zu gelangen. Die Einstellung erfolgt über das Ventil D.
Die Schließkraft
Die Schließkraft, auch als „Türschließergröße“ bezeichnet, bestimmt, mit welchem Schließmoment die Tür geschlossen wird. In der DIN EN 1154 werden die Schließmomente in Tabelle 1 empfohlenen Türbreiten zugeordnet. Faktoren wie Türhöhe, Türgewicht oder Umwelteinflüsse können eine Anpassung des Schließmoments erfordern. Das Schließmoment kann über eine Einstellschraube seitlich am Türschließer justiert werden.
Türschließer einstellen: So geht es
|
Bitte beachten Sie: Die Montage und die richtige Einstellung eines Türschließers muss von Fachpersonal durchgeführt werden, um eine uneingeschränkte Funktionalität zu gewährleisten. Das gilt vor allem für Brandschutztüren und für Türen in Flucht- und Rettungswegen. |
Voraussetzungen
Bevor Sie den Türschließer einstellen können, müssen folgende Voraussetzungen erfüllt sein:
- Der Türschließer ist korrekt positioniert und vollständig befestigt.
- Der Schließbereich ist frei von Behinderungen.
- Die Empfehlungen des Türenherstellers wurden berücksichtigt.
- Die Einstellung findet durch Fachpersonal statt.
Benötigtes Werkzeug
Sie benötigen einen Inbusschlüssel der Größe SW 4 und SW 5.
Schritt-für-Schritt
- Die Einstellventile sowie die Einstellung der Federvorspannung (Schließmoment) befinden sich unterhalb der Abdeckung am Türschließergehäuse.
- Entfernen Sie die Abdeckung durch Ziehen in Öffnungsrichtung der Tür.
- Gehen Sie für die Einstellungen wie in der Installationsanleitung oder im Video beschrieben vor.
Installationsanleitung
Laden Sie sich hier gesamte Installationsanleitung herunter: Installationsanleitung Cam Motion DC500/DC700 (PDF, 3.63 MB)
Video: Türschließer einstellen
Um Ihnen die Einstellung zu erleichtern, haben wir auf unserem YouTube-Kanal ein Video bereitgestellt, das Sie Schritt-für-Schritt durch die Einstellung eines Türschließers führt.
Türschließer einstellen: Probleme und Lösungen
|
Problem: Tür schließt zu schnell oder zu langsam. Lösung: Grund dafür kann eine falsche Einstellung der Schließgeschwindigkeit sein. Verdrehen Sie Ventil C so lange, bis die gewünschte Schließgeschwindigkeit eingestellt ist. |
|
Problem: Tür schließt nicht vollständig. Lösung: Grund dafür kann eine falsche Einstellung der Endschlaggeschwindigkeit oder eine unzureichende Federkraft sein. Stellen Sie die Endschlaggeschwindigkeit so ein, dass die Tür vollständig schließt. Besteht das Problem weiterhin, können Sie die Federkraft an der seitlichen Einstellschraube erhöhen. |
|
Problem: Schwierigkeiten beim Öffnen der Tür. Lösung: Grund für das hohe Öffnungsmoment kann die zu hoch eingestellte Federkraft des Türschließers sein. Die Reduzierung der Federkraft kann dieses Problem beheben. Stellen Sie das Öffnungsmoment an der seitlichen Einstellschraube so lange bis eine komfortable Öffnung möglich ist. Beachten Sie, dass die Tür immer sicher geschlossen wird. |
